欢迎访问包头市磊金源耐火材料有限责任公司官网

首页 > 新闻动态 > 内容
新闻动态
随机文章
联系我们
    包头市磊金源耐火材料有限责任公司
    联 系 人:秦存柱
    联系电话:13684727145
    公司邮箱:qcz13684727145@163.com
    公司网址:www.btljy.com
    公司地址:包头市昆都仑区哈业脑包镇哈业脑包村

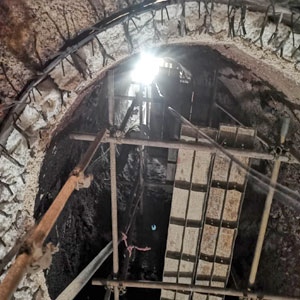

各类工业窑炉砌筑用耐火材料的类型详解

2021-08-19
工业窑炉用耐火材料有哪些分类?一般来说,主要分为玻璃窑用耐火材料、水泥窑用耐火材料、陶瓷窑用浇注料、焦炉用耐火材料四种。具体请看以下河南耐火材料厂专家的叙述。

1、玻璃窑用耐火材料

根据玻璃罐窑的工作环境,综合考虑导致窑衬损坏的各种因素:化学侵蚀、机械侵蚀、温度波动和高温影响等,窑材的选择主要包括以下几点系列:

(1) Al2O3-SiO2系列;主要包括粘土砖和硅砖;

(2) Al2O3-ZrO2-SiO2系列;主要包括锆英石砖和电熔氧化锆刚玉砖;

(3) ZrO2-SiO2系列;

(4) MgO-Al2O3、MgO-Cr2O3、MgO-Sioz系列;

(5) 保温材料

2、水泥窑用耐火材料

水泥窑用耐火材料是多种材料,应综合使用。主要有以下几类:

(1) 碱性耐火材料;碱性耐火材料的主要品种有:镁铬砖、镁砖、尖晶石砖、白云石砖等。 镁铬砖分为普通镁铬砖、直接结合镁铬砖、半直接结合镁铬砖。

(2)铝硅耐火材料;用于水泥窑的铝硅耐火材料除普通粘土砖和高铝砖外,还有特殊要求。主要是耐磨、耐碱、耐温。为此,开发了一系列特种高铝砖,如磷酸盐结合高铝砖、磷酸盐结合高铝耐磨砖、抗剥落高铝砖和耐碱半酸性粘土砖等。

(3)隔热耐火材料;主要包括硅酸盖板和轻质保温砖。

(4)浇注材料。水泥窑用浇注料包括高强高碱浇注料、抗结皮浇注料、低水泥耐火浇注料、窑口专用浇注料、喷煤管浇注料、三次风管专用浇注料、耐磨浇注料等。

3、陶瓷窑用浇注料

窑墙内壁材料要求耐高温,选用的耐火材料种类由产品的烘烤温度决定。

(1)使用温度低于1300℃的粘土耐火砖;

(2)使用1300~1400℃的高铝砖;

(3)使用1400~1500℃的硅砖;

(4) 使用1500~1600℃的镁铝砖;

(5)使用1800℃以下的刚玉砖。

4、焦炉用耐火材料

(1)炭化室使用的耐火材料;过去多采用粘土砖,现在多采用优质高铝砖、硅线石砖和红柱石砖砌筑。

(2)燃烧室用耐火材料。燃烧室与炭化室共用炉墙,所用砖块与炭化室相同。

(3)炉顶用耐火材料。由于炉顶装煤孔周围温度波动大,用粘土砖砌筑,其余部分用硅砖砌筑。

(4) 坡道用耐火材料。溜槽连接燃烧室和蓄热室,需要稳定的砖结构和抗热应力。粘土质耐火砖用于小型焦炉,硅砖用于大中型焦炉的砌筑。

(5)蓄热体用耐火材料。小型焦炉蓄热室的单立墙、隔墙、底部和格子砖砌体均采用粘土砖砌筑。大中型焦炉蓄热室的中上部砌体均采用硅砖砌筑,使焦炉整体膨胀均匀。

(6)小烟道用耐火材料。小烟道位于蓄热室底部,与烟道相通。所有的小烟道都衬有粘土砖。

5、流化床焚烧炉用耐火材料

流化床焚烧炉的焚烧温度为750-870℃。由于炉内物料(载体和废渣)处于沸腾和湍流状态,炉衬材料需要耐热、耐磨的耐火材料。炉膛采用耐热耐磨混凝土浇筑而成,总厚度为250mm。内层采用150mm轻质耐热混凝土作为保温层;外层(工作层)浇筑100mm厚铝土矿磷酸盐混凝土【矾土熟料:低钙铝酸盐水泥:氢氧化铝细粉:磷酸铝溶液100∶25∶25∶20~24 (Wt)],或用轻质保温砖和一级高铝砖(L2-65)砌筑。】

本期小编主要给大家讲解了各类工业窑炉砌筑用耐火材料的类型详解,大家都了解清楚了吗?如果还有其他问题,可以告诉小编,小编整理好新闻以后,将在下一期新闻中与您会面,下期见~~
